| 是否进口否 | 产地青岛 |
| 加工定制是 | 品牌美仑电子 |
| 型号ML-DLC01-2 | 订货号ML-DLC01-2 |
| 货号ML-DLC01-2 | 材质PVC |
| 是否跨境货源否 |
展开
智能照明无线远程控制系统 路灯节能控制器 美仑电子自主研发
ML-DLC01-2型路灯控制器是将***载波通信技术应用于城市照明单灯控制的产品，是物联网技术在城市照明领域的***性的应用。可用于控制两只路灯的场合，适用于所有灯具的开关控制。
ML-DLC01-2型路灯控制器可控制两路负载，具有单灯控制、灯具电压、电流、功率采集、灯具状态及故障检测功能。
1. 功能
1) 载波通信功能： 通过现有的电力电缆与智慧城市照明监控终端进行通讯，接收城市照明智能监控终端的指令、上报采集数据或故障信息等。
2) 控制功能：通过自带的继电器控制灯具的开关，可按照智慧城市照明监控终端下发的指令开关***灯具。
3) 采集功能：实时采集灯具工作的电压、电流、功率。
4) 状态监测功能：可实时监测路灯的亮度及开关状态，对于故障路灯会及时反馈故障信息。
2. 接口连接示意图及使用说明

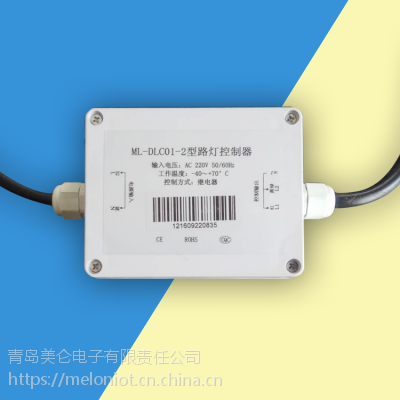

下图为ML-DLC01-2型路灯控制器标牌示意图，标牌中间条形码下方数字为本路灯控制器的地址，每只路灯控制器地址是的，不可更改。在安装时需要记录该路灯控制器的地址信息，分别记录各路输出控制的灯具，以及该路灯控制器的安装位置（灯杆编号）等信息。
|
定义 |
说明 |
|
|
电源 |
红色 (L) 火线输入 |
|
|
蓝色 (N) 零线输入 |
||
|
输出 |
红色 (L1) 灯具1火线 |
灯具1 |
|
黄色 (L2) 灯具2火线 |
灯具2 |
|
|
蓝色 灯具公共零线 |
3. 技术参数
（1）供电电源：交流220V±20%；
（2）工作温度：-40℃～70℃；
（3）输出功率：每路不大于1000W；
（4）直抄距离：600m；
4. 参考标准
CJJ45-2006 城市道路照明设计标准
Q/320500HG01-2014青岛美仑电子科技有限公司智慧城市系统设计标准
